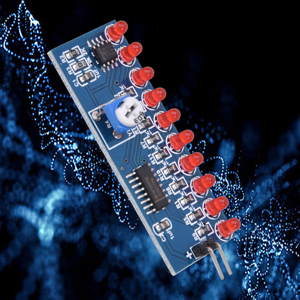

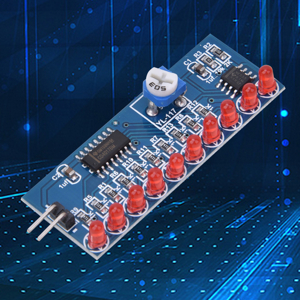

Fafeicy 2 pezzi NE555 + CD4017 LED Chaser Water Flowing Light Module, circuito elettronico kit fai da te, Componenti Elettronici
Quantity
-
Detail
- Dieci LED sono collegati alle 10 uscite del CD4017. Quando le 10 uscite del CD4017 generano alternativamente livello alto sotto l'azione del segnale di clock, D-1 - D10 vengono illuminati in sequenza per formare effetto acqua-luce; regolare R4 per regolare la velocità di flusso della luce LED.
- Quando l'alimentatore viene caricato alla tensione di alimentazione 2/3 tramite R2, R3 e R4, il livello del pin 3 di uscita cambia da alto a basso e il tubo di scarica interno NE555 viene acceso. Il condensatore C1 viene scaricato attraverso i 7 pin di R4, R3 e NE555. Fino a quando la tensione su C1 non è inferiore a 1/3 della tensione di alimentazione, il livello dei 3 pin del NE555 cambia da livello basso a livello alto. C1 viene ricaricato e il ciclo forma un'oscillazione.
- Il tempo di ricarica è: 0.695 (R2 + R3 + R4) C1, il tempo di scarica è: 0.695 (R4 + R3) C1, R4 può essere regolato per controllare la frequenza di uscita dell'oscillatore e il segnale di oscillazione dell'orologio di NE555 è aggiunto continuamente al 14 ° pin del CD4017.
- Il multivibratore autoeccitato con NE555 come nucleo, l'alimentatore carica i condensatori da C1 a R2, R3, R4. Quando C1 inizia a caricarsi, i 2 pin di NE555 sono ancora a livello basso, quindi il pin di uscita 3 è di alto livello.
- Il modulo LED follow light water streamer è composto principalmente da circuito generatore di clock e circuito contatore decimale.

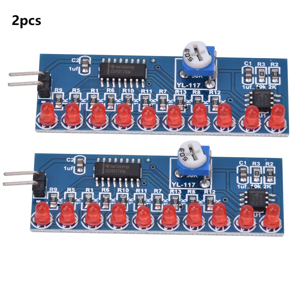

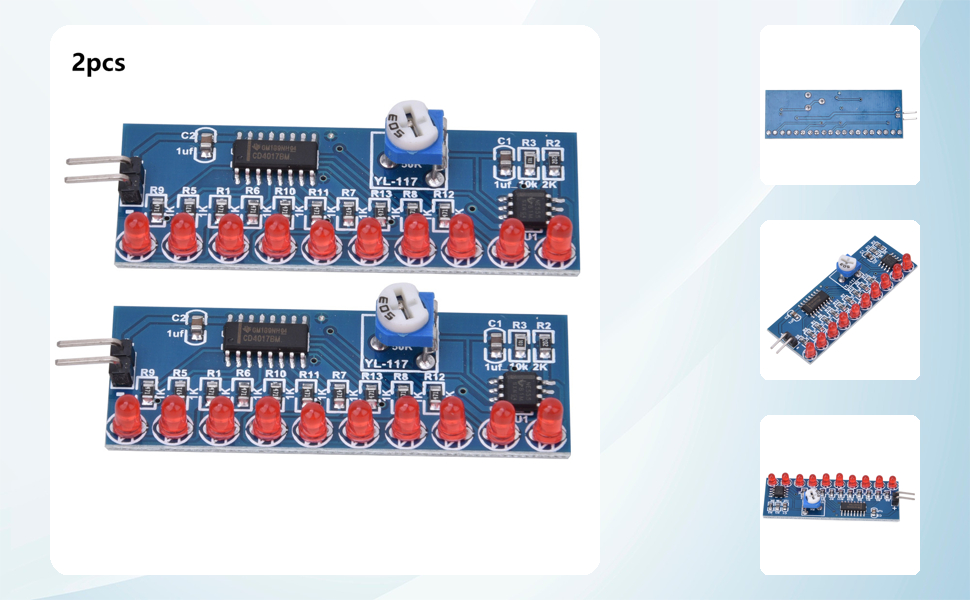

Modulo luce che scorre acqua Chaser LED NE555 + CD4017 da 2 pezzi
Specifica:
- Tipo di elemento: Luce che scorre nell'acqua
- Tensione: 2,5~14,5 V
- Taglia :5,4 x 2,1 cm/2,13 x 0,83 pollici
- Spessore: 1,6 mm
dei pacchetti:
- 2 moduli
-
